ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”


ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

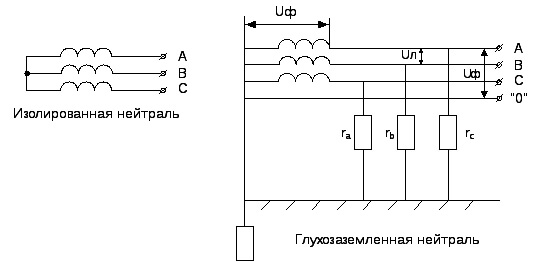

Электрические сети ответственного назначения требуют непрерывной работы оборудования, включенного в электросеть, даже в аварийной ситуации. Для них применяют схему включения с изолированной  нейтралью  (или IT сеть).

ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”

Применение электросетей с изолированной нейтралью особенно актуально для судовых, медицинских и энергетических установок, в которых отключения оборудования недопустимы.

В таких электрических сетях первое замыкание  одного из проводников (фазы) на корпус из-за нарушения сопротивления изоляции, не приводит к короткому замыканию и необходимости немедленного отключения включенного в эту сеть оборудования, так как ток утечки на землю в таких сетях имеет малое значение. Критически важное оборудование может продолжать работать, но повреждение изоляции должно быть обнаружено и устранено в кратчайший срок, так как при замыкании второго провода на землю произойдет короткое замыкание с полным обесточиванием сети. С этой целью в электрическую сеть устанавливают постоянно работающее устройство мониторинга сопротивления, которое при обнаружении снижения сопротивления изоляции ниже порогового значения  подает световой или звуковой сигнал для оператора, или производит информирование через цифровой интерфейс в автоматизированную систему верхнего уровня для своевременного реагирования персонала по устранению неисправности.

ТРЕБОВАНИЯ ПО АВТОМАТИЧЕСКОМУ НЕПРЕРЫВНОМУ КОНТРОЛЮ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ с изолированной нейтралью оговорены правилах устройств электроустановок (ПУЭ):

«В сетях переменного тока выше 1 кВ с изолированной или заземленной через дугогасящий реактор нейтралью, в сетях переменного тока до 1 кВ с изолированной нейтралью и в сетях постоянного тока с изолированными полюсами или с изолированной средней точкой, как правило, должен выполняться автоматический контроль изоляции, действующий на сигнал при снижении сопротивления изоляции одной из фаз (или полюса) ниже заданного значения, с последующим контролем асимметрии напряжения при помощи показывающего прибора (с переключением)».

Рассмотрим приборы АО “ВИБРАТОР”, разработанные для контроля сопротивления изоляции в изолированных сетях различных электроэнергетических объектов.

Первым типом приборов, разработанных для измерения сопротивления в электрических сетях, являлся большой класс устройств аналогового типа, предназначенных для крепления на приборную панель или щит управления, относящихся к классу “щитовых мегаомметров”.

ЩИТОВЫЕ МЕГАОММЕТРЫ

Щитовые мегаомметры М1423, М1623 позволяют измерять сопротивление изоляции сетей переменного тока 127, 220В, 380В, находящихся под напряжением в непрерывном режиме в диапазоне до 2 МОм, а также обесточенных сетей. Отображение показаний сопротивления производится на круговой шкале при помощи стрелки, что является классическим типом аналогового измерительного прибора, применяемого до сих пор на различных промышленных объектах и в судостроении. Приборы построены на надежной и проверенной десятилетиями мостовой схеме измерения.

ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”

Серия щитовых мегаомметров М1428, М1628 предназначена для кратковременного измерения сопротивления сетей, как переменного, так и постоянного тока, напряжением от 0 до 400В в диапазоне до 2 МОм или 5 МОм (в обесточенных сетях). Эти приборы на судне располагаются на главном распределительном щите или на пультах управления, а также на резервном распределительном щите в машинном отделении судна. Основная отрасль применения щитовых мегаомметров – суда различного класса, но возможно применение в любых других отраслях, где требуется контроль состояния сопротивления изоляции.  Их главным преимуществом является надежность конструкции  и схемных решений, а также возможность работы в жестких условиях и длительный срок эксплуатации без необходимости замены.

ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”

Вторым типом приборов, явился большой класс микропроцессорных электронных устройств позволяющим улучшить характеристики точности и автоматизировать математическую обработку получаемых показаний сопротивления изоляции – цифровые мегаомметры.

Цифровые электронные устройства для измерения сопротивления являются более современными и позволяют отображать показания на цифровом табло, что более удобно и позволяет считывать измерения с лучшей точностью. Также они имеют функции связи с автоматизированными системами диспетчеризации контроля и сигнализации по цифровым интерфейсам связи RS485, СAN и др.

ЦИФРОВЫЕ ПРИБОРЫ АО “ВИБРАТОР”

ПЕРЕНОСНЫЕ ЦИФРОВЫЕ МЕГАОММЕТРЫ ЦМ1255

Переносные приборы в отличии от приборов, монтируемых на панели и щиты имеют возможность измерения сопротивления локально в тех местах, где это необходимо. Это особенно актуально для контроля сопротивления протяженных электрических сетей на судах в процессе профилактического или ремонтного обслуживания, а также в промышленности.

Мегаомметр ЦМ1255 позволяет измерять сопротивление электрических сетей переменного или постоянного тока, а также «смешанных сетей» с наведенными помехами как обесточенных, так и находящихся под напряжением с диапазонами: переменного напряжения до 380 В и частотой 400 Гц и постоянного напряжения до 400В.

К его преимуществам можно отнести широкий диапазон измеряемого сопротивления: обесточенных сетей от 1 кОм до 10 МОм и сетей под рабочим напряжением до 5 МОм.

Прибор имеет функцию пробника позволяющую определять обрыв в обесточенных сетях.

ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”

Цифровые приборы для измерения сопротивления стационарного исполнения.

Цифровой мегаомметр ЦМ1628.1 для контроля сопротивления всетях с изолированной нейтральюпозволяет измерять сопротивление изоляции сети любого рода тока: как постоянного, так и переменного тока, а также сетей с наведенными помехами, что делает его универсальным и применимым во многих отраслях промышленности.

ЦМ1628.1 способен измерить сопротивление в сети переменного тока с изолированной нейтралью, например в сети силового питания или сети освещения.

Мегаомметр может производить измерения сопротивления как в обесточенной сети в диапазоне от от 0 до 200 кОм, так и в сети, находящейся в рабочем режиме под напряжением от 220В до 380В с частотами от 50 Гц до 400Гц. Диапазон измерения сопротивления в таком случае будет составлять от 0 до 2,0 МОм, а погрешность во всем диапазоне измерения сопротивления составляет не более 10%.

Прибор состоит из двух блоков: блока индикации и управления, который размещается на контрольной панели или на щите управления (как у щитовых мегаомметров) и базового блока, производящего измерение сопротивления, устанавливаемого в технологическом отсеке. Прибор разработан совместно с Южно-Российским государственным политехническим университетом (НПИ) имени М.И. Платова и имеет уникальные технические решения позволяющие ускорить процесс измерения сопротивления за счет зарядки контролируемой сети до заданного напряжения последующей стабилизации напряжения и измерения тока утечки.

ЦМ1628.1 также может работать как устройство мониторинга сопротивления в непрерывном режиме, измеряя величину сопротивления в сети, подавая сигнал об измеренной величине сопротивления и о снижении сопротивления ниже заданного порога в процессе работы в автоматизированные системы управления технологическим процессом через интерфейс RS485. Это позволяет своевременно проинформировать персонал для устранения аварийной ситуации в кратчайшие сроки.

Основными преимуществами прибора являются:

  • – быстрый цикл измерения в сетях с большими емкостями (не более 30 сек при емкостях сети до 500 мкф);
  • – надежность;
  • – длительный срок эксплуатации;
  • – возможность непрерывной работы в суровых промышленных и морских условиях эксплуатации, а также соответствие требованиям Российского Морского Регистра Судоходства.
ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”

ЦИФРОВЫЕ МНОГОКАНАЛЬНЫЕ ИЗМЕРИТЕЛИ СОПРОТИВЛЕНИЯ ИСИМ1623

Многоканальное устройство для измерения сопротивления ИСИМ расширяет возможности ранее описанного прибора ЦМ1628.1

ИСИМ1623 позволяет производить измерения в многоканальном режиме путем мультиплексирования каналов для контроля многофидерных электрических сетей переменного или постоянного тока, как обесточенных, так и находящихся под рабочим напряжением.

Прибор позволяет проводить контроль или мониторинг сопротивления присоединенных фидеров через блок коммутации, имеющий 2 модификации: с двухпроводным или трехпроводным подключением, применяемым для измерения сопротивления трехфазных сетей. Максимальное количество фидеров возможное для измерения одним прибором может достигать 60 каналов в зависимости от количества блоков коммутации (до 4 шт.), при этом сети могут находиться под напряжением 380В или 220В при частоте 50Гц или 400 Гц.

К преимуществам прибора относится возможность контролировать сети как постоянного, так и переменного тока под напряжением. Не большое время измерения полного цикла сопротивления – не более 40 сек при обесточенной сети, а в сети под напряжением не более 3 минут и большое количество измерительных каналов сопротивления.

Применение этих приборов возможно в электроэнергетике: на промышленных предприятиях, подстанциях и электростанциях, где они закрывают любые потребности по многоканальным измерениям и мониторингу сопротивления изоляции в сетях с изолированной нейтралью. Также цифровые мегаомметры применяются для контроля сопротивления многофидерных разветвленных сетей промышленных предприятий металлургии, целлюлозно-бумажных комбинатов и медицинских учреждений.

ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”

Третьим типом приборов для измерения сопротивления изоляции является класс современных устройств мониторинга сопротивления изоляции, предназначенных для применения в системах промышленной автоматизации в шкафах управления и системах телемеханики и аварийного электроснабжения электрических подстанций.

РЕЛЕ КОНТРОЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ РКСИ – 1001

Предназначены для непрерывного контроля сопротивления изоляции в диапазоне от 5 до 200 кОм  изолированных гальванически развязанных сетей постоянного тока напряжением 24 В.

Реле изоляции позволяет плавно изменять уставку при помощи регулятора расположенного на лицевой панели прибора.

Прибор сигнализирует о снижении сопротивления ниже уставки по каждому полюсу сети, при помощи светодиодов. Дискретный сигнал, снимаемый с контактов реле, возможно, использовать для передачи  на верхний уровень управления АСУТП.

Реле сопротивления позволяет смоделировать повреждение сети при помощи кнопок “ТЕСТ”, как для плюсового ответвления, так и для минусового.

Компактный размер позволяет разместить данный прибор в условиях ограниченного места в технологическом шкафу на стандартную DIN рейку.

РКСИ-1001 можно использовать в аварийных сетях постоянного тока промышленных объектов для контроля сопротивления изоляции проводов на пунктах телемеханики электроподстанций.

ОБЗОР ПРИБОРОВ ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДСТВА АО “ВИБРАТОР”

ВЫВОДЫ:

Линейка приборов АО “ВИБРАТОР” покрывает широкие потребности по измерению и мониторингу сопротивления изоляции на промышленных объектах, и судах. Приборы являются надежными, долговечными и эффективными,  а также имеют сертификаты о внесении их в реестр средств измерений РФ и при необходимости сертификаты о внесении в Российский Морской Регистр Судоходства.

Для мониторинга сопротивления изоляции по одному каналу в промышленных и судовых сетях рекомендуется выбирать прибор ЦМ1628.1, который производит надежные, точные измерения и мониторинг сопротивления в сетях с изолированной нейтралью.

Для применения в многофидерных сетях с изолированной нейтралью идеально подходит прибор ИСИМ1623 благодаря возможности мониторинга сопротивления до 60 каналов, в том числе под рабочим напряжением до 380В.

Для мониторинга сопротивления сетей постоянного тока 24В оптимальным выбором будет прибор РКСИ-1001 –  компактный прибор, закрывающий все основные задачи контроля и сигнализации о снижении сопротивления ниже аварийной регулируемой уставки и имеющий релейный выход для передачи данных на верхний уровень управления.


Автор статьи: Заболотников Роман Александрович, product manager приборостроительного завода АО “Вибратор”
